Соединения костей туловища и головы


Соединения костей туловища и головы

Рис. 75. Связки позвоночника и реберно-позвоночных
  суставов. 1-связка бугорка ребра; 2-надостистая связка; 3-желтая связка; 4-реберно-ноперечная
  связка; 5-латеральная реберно-иопереч-ная связка; 6-межпоперечные связки; 7-внутренняя
  межреберная мембрана.
  Fig. 75. Связки позвоночника и реберно-позвоночных суставов, l-ligamentum tuberculi
  costae; 2-ligamentum supraspinatum; 3-liga-mentum llavum; 4-ligamentum costotransversarium;
  5-ligamenta cos-totransversaria lateralia; 6- membrana intercostalis interna.
  Fig. 75. Ligaments of vertebral column and costovertebral joints. 1-ligament
  of tubercle of rib; 2-supraspinas ligament; 3-ligamenta flava; 4-costotransverse
  ligament; 5-lateral costotransverse ligament; 6-internal intercostal membrane.

Рис. 75. Связки позвоночника и реберно-позвоночных суставов. 1-связка бугорка ребра; 2-надостистая связка; 3-желтая связка; 4-реберно-ноперечная связка; 5-латеральная реберно-иопереч-ная связка; 6-межпоперечные связки; 7-внутренняя межреберная мембрана.
Fig. 75. Связки позвоночника и реберно-позвоночных суставов, l-ligamentum tuberculi costae; 2-ligamentum supraspinatum; 3-liga-mentum llavum; 4-ligamentum costotransversarium; 5-ligamenta cos-totransversaria lateralia; 6- membrana intercostalis interna.
Fig. 75. Ligaments of vertebral column and costovertebral joints. 1-ligament of tubercle of rib; 2-supraspinas ligament; 3-ligamenta flava; 4-costotransverse ligament; 5-lateral costotransverse ligament; 6-internal intercostal membrane.

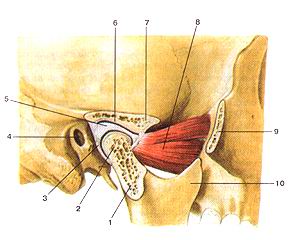

  Рис. 76. Височно-нижнечелюстной сустав (articulalio temporomaiKlibularis). Сагиттальный
  разрез. 1-суставной (мышелковый) отросток нижней челюсти; 2-головка нижней челюсти;
  3-суставиая капсула; 4-наружный слуховой проход; 5-суставной (внутрисуставной)
  диск; 6-нижнечелюстная ямка; 7-суставной бугорок; 8-латеральная крыловидная
  мышца; 9-височный отросток скуловой кости (отрезан); 10-венечный отросток нижней
  челюсти.
  Fig.
<!-- *** native *** -->

    <script async src= 76. Articulatio temporornandibularis. Сагиттальный разрез. 1-processus articularis (condylaris) mandibulae; 2-caput mandibulae; 3-capsula anicularis; 4-porus acusticus extemus; 5-discus articularis; 6-fossa mandibularis; 7-tuberculum articulare; 8-m.pterygoideus later-alis; 9-processus temporalis ossis zygomatici; 10-processus coro-noideus. Fig. 76. Tenporomandibular joint (sagittal section). 1-articular (condylar) process of mandible; 2-head of mandible; 3-articular capsule; 4-external acoustic opening; 5-articular disc; 6-mandibular fossa; 7-articular tubercle; 8-lateral pterygoid muscle; 9-temporal process of zygomatic bone (it is cut); 10-coronoid process of mandible.">
Рис. 76. Височно-нижнечелюстной сустав (articulalio temporomaiKlibularis). Сагиттальный разрез. 1-суставной (мышелковый) отросток нижней челюсти; 2-головка нижней челюсти; 3-суставиая капсула; 4-наружный слуховой проход; 5-суставной (внутрисуставной) диск; 6-нижнечелюстная ямка; 7-суставной бугорок; 8-латеральная крыловидная мышца; 9-височный отросток скуловой кости (отрезан); 10-венечный отросток нижней челюсти.
Fig. 76. Articulatio temporornandibularis. Сагиттальный разрез. 1-processus articularis (condylaris) mandibulae; 2-caput mandibulae; 3-capsula anicularis; 4-porus acusticus extemus; 5-discus articularis; 6-fossa mandibularis; 7-tuberculum articulare; 8-m.pterygoideus later-alis; 9-processus temporalis ossis zygomatici; 10-processus coro-noideus.
Fig. 76. Tenporomandibular joint (sagittal section). 1-articular (condylar) process of mandible; 2-head of mandible; 3-articular capsule; 4-external acoustic opening; 5-articular disc; 6-mandibular fossa; 7-articular tubercle; 8-lateral pterygoid muscle; 9-temporal process of zygomatic bone (it is cut); 10-coronoid process of mandible.

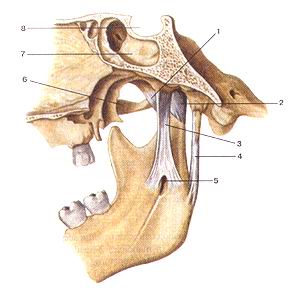

  Рис. 77. Связки височно-нижне-челюстного сустава.
  Вид с медиальной стороны.
  1-латеральная связка (височно-нижнечелюстного сустава); 2-капсула височно-нижнечелюстного
  сустава; 3-клиновидно-нижнечелюстная связка; 4-шило-нижнечелюстная связка; 5-от-верстие
  нижней челюсти; 6-скуловая дуга; 7-Клиновидная пазуха; 8-гипофизарная ямка (турецкого
  седла).
  Fig. 77. Связки височно-нижнечелюстного сустава.
  Вид с медиальной стороны.
  1-ligamentum laterale (articulatio temporomandibularis); 2-capsula articulationis
  temporomandibularis; 3-ligamentum sphenomandibu-lare; 4-ligamentum stylomandibulare;
  5-foramcn mandibulae; 6-arcus zygomaticus; 7- sinus sphenoidalis; 8-fossa hypophysialis.
  Fig. 77. Ligamenta of tempotamandibular joint.
  Medial aspect.
  1-lateral ligament (of temporomandibular joint); 2-capsula of tem-poromandibular
  joint; 3-sphenomandibular ligament; 4-styIomandibu-lar ligament; 5-mandibular
  foramen; 6-zygomatic arch; 7-sphenoidal sinus; 8-hypophysial fossa (of sella
  turcica).
Рис. 77. Связки височно-нижне-челюстного сустава.
Вид с медиальной стороны.
1-латеральная связка (височно-нижнечелюстного сустава); 2-капсула височно-нижнечелюстного сустава; 3-клиновидно-нижнечелюстная связка; 4-шило-нижнечелюстная связка; 5-от-верстие нижней челюсти; 6-скуловая дуга; 7-Клиновидная пазуха; 8-гипофизарная ямка (турецкого седла).
Fig. 77. Связки височно-нижнечелюстного сустава.
Вид с медиальной стороны.
1-ligamentum laterale (articulatio temporomandibularis); 2-capsula articulationis temporomandibularis; 3-ligamentum sphenomandibu-lare; 4-ligamentum stylomandibulare; 5-foramcn mandibulae; 6-arcus zygomaticus; 7- sinus sphenoidalis; 8-fossa hypophysialis.
Fig. 77. Ligamenta of tempotamandibular joint.
Medial aspect.
1-lateral ligament (of temporomandibular joint); 2-capsula of tem-poromandibular joint; 3-sphenomandibular ligament; 4-styIomandibu-lar ligament; 5-mandibular foramen; 6-zygomatic arch; 7-sphenoidal sinus; 8-hypophysial fossa (of sella turcica).

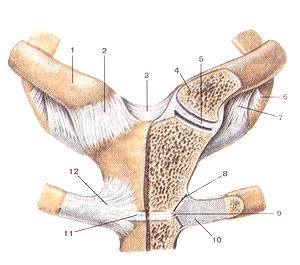

  Рис. 78. Грудино-ключичный сустав (articulatiostemoclavicularis). Вид спереди.
  На левой стороне препарата сустав вскрыт
  фронтальным разрезом.
  1-ключица (правая); 2-передняя грудино-ключичная связка; 3-межклюмичная связка;
  4-грудинный конец ключицы; 5-внут-рисуставной диск (фудино-ключичного сустава);
  6-первое (I) ребро; 7-реберно-ключичная связка; 8-фудино-реберный сустав (11-го
  ребра); 9-внутрисуставная грудино-реберная связка; 10-хрящ 11-го ребра; 11-синхондроз
  рукоятки фудины; 12-лучис-тая фудино-реберная связка.
  Fig. 78. Грудино-ключичный сустав. Вид спереди. На левой стороне препарата сустав
  вскрыт фронтальным разрезом. 1-clavicula (dextra); 2-ligamentum sternoclaviculare
  anterius; 3-liga-mentum interclaviculare; 4-extremitas sternalis claviculae;
  5-discus articularis (articulatio sternoclavicularis); 6-costa (I); 7-ligamentum
  costoclaviculare; 8-articulatio sternocostalis (II); 9-ligamentum sternocostalis
  intraarticulare; 10-cartilago costae (II); ll-synchondrosis manubrii sterni;
  12-ligamentum sternocostale radiatum.
  Fig. 78. Sternoclavicular joint. Anterior aspect. Frontal section of joint at
  left. 1-clavicle (right); 2-anterior Sternoclavicular ligament; 3-interclavicular
  ligament; 4-sternal end ot'clavicle; 5-articular disc (ol'sternoclavicular joint);
  6-1 rib; 7-costoclavicular ligament; 8-sternocostal joint (of the II rib); 9-intra-articular
  sternocostal ligament; 10-cartilage of the II rib; 11-manubriosternal synchondrosis;
  12-radiate sternocostal ligament
Рис. 78. Грудино-ключичный сустав (articulatiostemoclavicularis). Вид спереди. На левой стороне препарата сустав вскрыт
фронтальным разрезом.
1-ключица (правая); 2-передняя грудино-ключичная связка; 3-межклюмичная связка; 4-грудинный конец ключицы; 5-внут-рисуставной диск (фудино-ключичного сустава); 6-первое (I) ребро; 7-реберно-ключичная связка; 8-фудино-реберный сустав (11-го ребра); 9-внутрисуставная грудино-реберная связка; 10-хрящ 11-го ребра; 11-синхондроз рукоятки фудины; 12-лучис-тая фудино-реберная связка.
Fig. 78. Грудино-ключичный сустав. Вид спереди. На левой стороне препарата сустав вскрыт фронтальным разрезом. 1-clavicula (dextra); 2-ligamentum sternoclaviculare anterius; 3-liga-mentum interclaviculare; 4-extremitas sternalis claviculae; 5-discus articularis (articulatio sternoclavicularis); 6-costa (I); 7-ligamentum costoclaviculare; 8-articulatio sternocostalis (II); 9-ligamentum sternocostalis intraarticulare; 10-cartilago costae (II); ll-synchondrosis manubrii sterni; 12-ligamentum sternocostale radiatum.
Fig. 78. Sternoclavicular joint. Anterior aspect. Frontal section of joint at left. 1-clavicle (right); 2-anterior Sternoclavicular ligament; 3-interclavicular ligament; 4-sternal end ot'clavicle; 5-articular disc (ol'sternoclavicular joint); 6-1 rib; 7-costoclavicular ligament; 8-sternocostal joint (of the II rib); 9-intra-articular sternocostal ligament; 10-cartilage of the II rib; 11-manubriosternal synchondrosis; 12-radiate sternocostal ligament


Атлас анатомии человека. . 2011.
